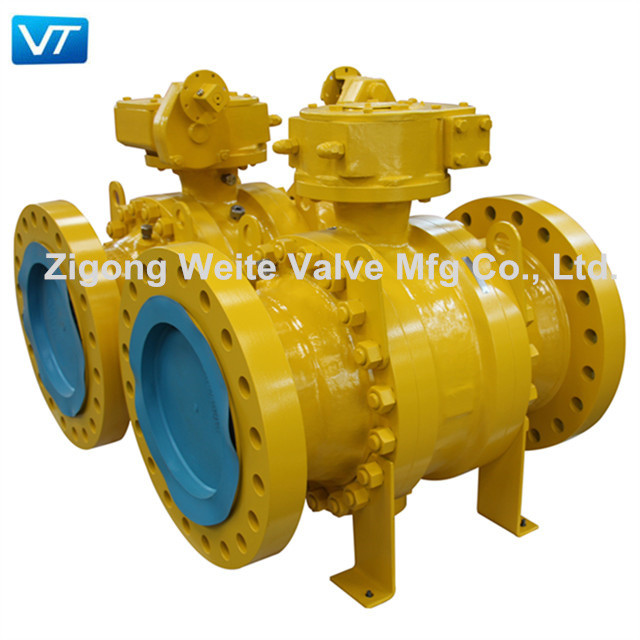

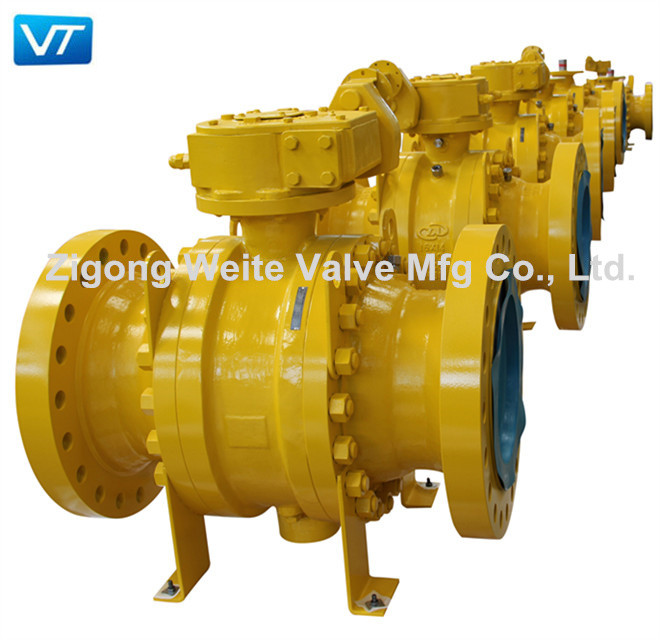

Kelas Tekanan Tinggi 600 Ditempa Trunnion Mounted Ball Valve WCC
Deskripsi Produk
Katup bola Trunnion Mounted mengadopsi rakitan kursi katup mengambang yang dimuat sebelumnya dengan pegas
dan mekanisme desain segel hulu, sehingga katup dapat disegel dengan baik di bawah tekanan rendah,
tekanan tinggi dan vakum.Setiap katup memiliki dua kursi katup, yang dapat disegel di kedua arah, jadi
tidak ada batasan arah untuk pemasangan, tidak peduli ujung katup mana yang dapat digunakan sebagai ujung hulu,
itu adalah katup dua arah.
Prosedur Uji Katup Bola Terpasang Trunnion
| HYDROSTATIC SEAL TEST API 6D 10.3 dan 10.4 | ||||||
| Urutan | Tekanan Area | Durasi (mnt) | Keterangan | |||
| UJI SHELL | SEBUAH | 1.5xPN | 6″-10″ | 5 |
1. Katup dalam keadaan terbuka sebagian.
|
|
| B | 1.5xPN | 12″-18″ | 15 | |||
| C | 1.5xPN | 20″-60″ | 30 | |||
| UJI KURSI | SEBUAH | 1.1xPN | 5 | Dudukan segel hidrostatik di ujung A ke arah badan B | ||
| B | atmosfer | |||||
| C | atmosfer | |||||
| SEBUAH | atmosfer | 5 | Seat hydro seal di ujung C menuju bodi B | |||
| B | atmosfer | |||||
| C | 1.1xPN | |||||
| SEBUAH | 1.1xPN | 5 | Uji segel hidro kursi untuk A dan C | |||
| B | atmosfer | |||||
| C | 1.1xPN | |||||
| API UJI SEGEL UDARA 6D 10.4 | ||||||
| UJI KURSI | SEBUAH | atmosfer | 5 | Uji segel udara kursi di ujung A menuju bodi B | ||
| B | atmosfer | |||||
| C | 80PSLG (5.5bar) | |||||
| SEBUAH | 80PSLG (5.5bar) | 5 | Uji segel udara kursi di ujung C menuju bodi B | |||
| B | 80PSLG (5.5bar) | |||||
| C | atmosfer | |||||
Katup Bola Terpasang TrunnionFitur
Katup Dua Arah Segel Hulu
Desain Aman Api API607/API6FA
Relief Otomatis Katup Rongga Preesure
Injeksi Sealant Darurat Batang dan Kursi
Blok Ganda dan Berdarah
Profil Perusahaan
Zigong Weite Valve Mfg Co., Ltd. didirikan pada tahun 2007, dengan 15 tahun pengalaman manufaktur. Pabrik kami
luas 15.400 m², dengan pusat penelitian dan pengembangan teknologi. Tim R&D kami terdiri dari berpengalaman
ahli dan insinyur katup unggul yang dapat sesuai dengan kebutuhan pelanggan untuk OEM dan ODM.
Yang paling penting bahwa kami secara ketat menegakkan kontrol kualitas ISO9001, API6D, ASME, B16.34, API608, BS5351,
ISO17292, DIN dll. Manajemen QC kami mencakup seluruh prosedur. Katup kami dapat digunakan secara luas di industri
Minyak bumi, gas alam, Kimia, Cahaya, bubur bijih, Listrik, Makanan, Metalurgi, Batubara-cair, pipa jarak jauh
dan berbagai fasilitas industri.
