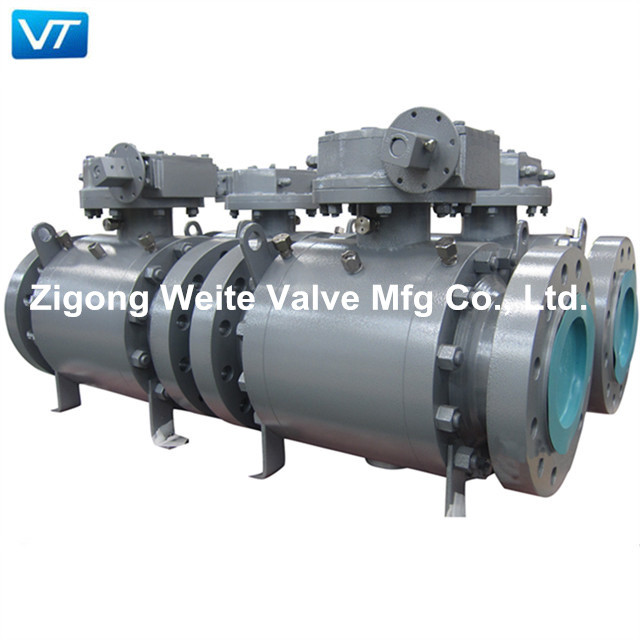

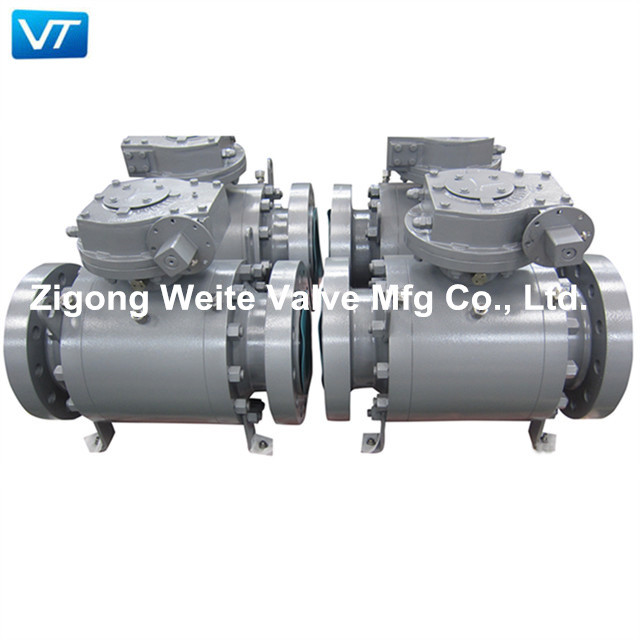

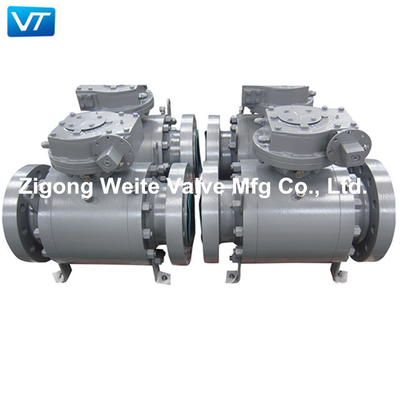

3 buah Steel Forging Trunnion Mounted Ball Valve DBB Fungsi Bahan Tubuh LF2
Deskripsi Produk
Bagian tengah katup bola tetap tiga bagian dibaut.Sesuai dengan bahan dudukan katup dan paking/kemasan yang dipilih,
sangat cocok untuk suhu dan media kerja yang berbeda, dan katup umumnya dipasang secara horizontal.
Fitur Desain Katup Bola Terpasang Trunnion:
1. Desain dan pembuatan sesuai dengan API 6 D
2. Panjang struktur sesuai dengan ANSI BI6.10
3. Menghubungkan flange: ANSI BI6.5MSS-SP44
4. Pemeriksaan dan pengujian katup sesuai dengan API STD.598
5. Ujung soket sesuai dengan ASME B16.11
6. Ujung koneksi berulir (NPT) sesuai dengan ANSI / ASME B1.20.1
Prosedur Uji Katup Bola Terpasang Trunnion
HYDROSTATIC SEAL TEST API 6D 10.3 dan 10.4 | ||||||
Urutan | Tekanan Area | Durasi (mnt) | Keterangan | |||
UJI SHELL | SEBUAH | 1.5xPN | 6″-10″ | 5 |
1. Katup dalam keadaan terbuka sebagian.
|
|
B | 1.5xPN | 12″-18″ | 15 | |||
C | 1.5xPN | 20″-60″ | 30 | |||
UJI KURSI | SEBUAH | 1.1xPN | 5 | Dudukan segel hidrostatik di ujung A ke arah badan B | ||
B | atmosfer | |||||
C | atmosfer | |||||
SEBUAH | atmosfer | 5 | Seat hydro seal di ujung C menuju bodi B | |||
B | atmosfer | |||||
C | 1.1xPN | |||||
SEBUAH | 1.1xPN | 5 | Uji segel hidro kursi untuk A dan C | |||
B | atmosfer | |||||
C | 1.1xPN | |||||
API UJI SEGEL UDARA 6D 10.4 | ||||||
UJI KURSI | SEBUAH | atmosfer | 5 | Uji segel udara kursi di ujung A menuju bodi B | ||
B | atmosfer | |||||
C | 80PSLG (5.5bar) | |||||
SEBUAH | 80PSLG (5.5bar) | 5 | Uji segel udara kursi di ujung C menuju bodi B | |||
B | 80PSLG (5.5bar) | |||||
C | atmosfer |
Katup Weite
Bengkel
Pengiriman
FAQ:
T: Mengapa Memilih Weite Valve?
A: 1. Kami adalah pabrik, kami dapat menyediakan produk hemat biaya.
2. Kami memiliki pengalaman penuh dalam industri katup, baik tim penjualan dan insinyur teknis kami dapat memberi Anda
solusi profesional.
T: Apa paket Anda?
A: Dalam kasus kayu lapis ekspor standar, juga dapat dirancang sebagai permintaan Anda.
T: Bisakah Anda meletakkan logo kami di paket?
A: Ya, kami dapat mencetak logo Anda pada paket.
