fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama: Katup Bola Terpasang Trunnion Baja Karbon

Tubuh: WCB

Ukuran: 36”

Tekanan: Kelas 600

Operasi: Kotak roda gigi

Terpasang: Horisontal

Cahaya Tinggi:

36 ''WCB Gear Operated Ball Valve

Gear Operated Ball Valve Instalasi Horizontal

Kelas 600 katup bola berdiameter besar

Informasi dasar

Tempat asal: Sichuan, Cina

Nama merek: VT

Sertifikasi: API 6D, API 607,TS, ISO 9001,

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kasus kayu lapis

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 10000 Set Per Tahun

Galeri

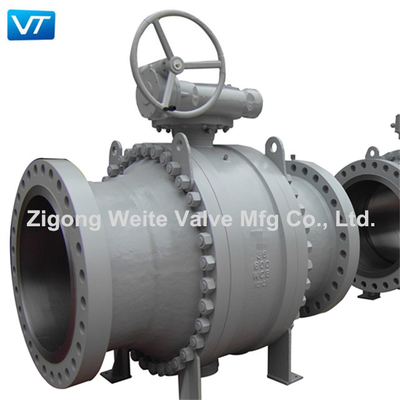

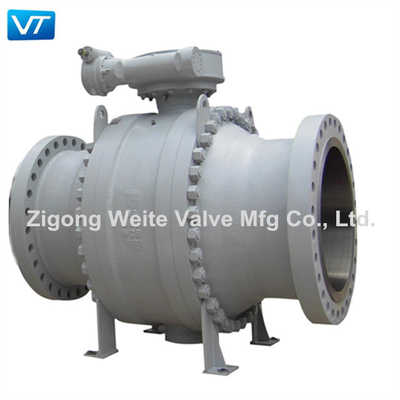

36 ''WCB Gear Operated Ball Valve Kelas Instalasi Horisontal 600 Diameter Besar

Deskripsi Produk

36 '' 600LB WCB Gear Dioperasikan Tekanan Ball Valve Dan Diameter Besar

Deskripsi Produk

Katup bola yang dipasang trunnion memiliki torsi kecil, deformasi kecil pada dudukan katup, kinerja penyegelan yang stabil

dan umur panjang, dan cocok untuk tekanan tinggi dan diameter besar.Rakitan pra-kursi pegas canggih dengan

sifat self-tightening untuk penyegelan hulu.Setiap katup memiliki dua kursi katup, yang dapat disegel di setiap arah,

sehingga instalasi tidak memiliki batasan arah aliran dan bersifat dua arah.

Standar Desain

Standar desain	API6D
Peringkat tekanan-suhu	ASME B16.34
Dimensi Tatap Muka	ASME B16.10
Jenis dan Dimensi Flange	ASME B16.5
Inspeksi dan Tes	API 6D, API598

RancanganFitur

Katup Dua Arah Penyegelan Hulu,API Desain Aman Api 607/API 6FA, Bantuan Otomatis Tekanan Rongga Katup,

Injeksi Sealant Darurat Batang dan Kursi,Blok Ganda dan Berdarah

Prosedur Uji Katup Bola Terpasang Trunnion

HYDROSTATIC SHELL TEST API 6D 10.3 dan 10.4
Urutan	Tekanan Area		Durasi (mnt)		Keterangan
UJI SHELL	SEBUAH	1.5xPN	6″-10″	5	1. Katup dalam keadaan terbuka sebagian. 2. Atur tekanan ke 150% PN. 3. Kurangi tekanan menjadi 50% PN. 4. Atur ulang tekanan ke 150% PN. 5. Tahan tekanan selama pengujian.
	B	1.5xPN	12″-18″	15
	C	1.5xPN	20″-60″	30
UJI KURSI	SEBUAH	1.1xPN	5		Dudukan segel hidrostatik di ujung A ke arah badan B
	B	atmosfer
	C	atmosfer
	SEBUAH	atmosfer	5		Seat hydro seal di ujung C menuju bodi B
	B	atmosfer
	C	1.1xPN
	SEBUAH	1.1xPN	5		Uji segel hidro kursi untuk A dan C
	B	atmosfer
	C	1.1xPN
API UJI SEGEL UDARA 6D 10.4
UJI KURSI	SEBUAH	atmosfer	5		Uji segel udara kursi di ujung A menuju bodi B
	B	atmosfer
	C	80PSLG (5.5bar)
	SEBUAH	80PSLG (5.5bar)	5		Uji segel udara kursi di ujung C menuju bodi B
	B	80PSLG (5.5bar)
	C	atmosfer

Paket dan Pengiriman

36 ''WCB Gear Operated Ball Valve Kelas Instalasi Horisontal 600 Diameter Besar 0
