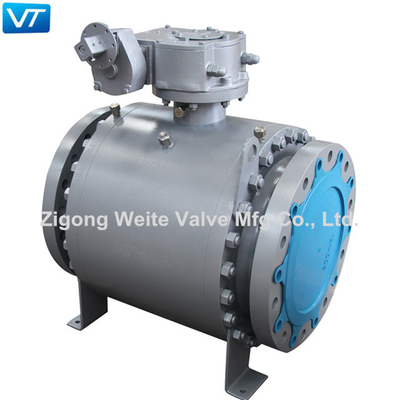

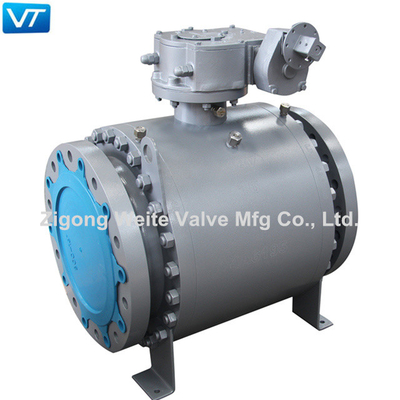

Body A350-LF2 Trunnion Mounted Ball Valve Ukuran Besar 16 Inch 300LB
Fitur:
1. Resistansi fluida kecil, dan katup bola full-bore pada dasarnya tidak memiliki hambatan aliran.
2. Struktur sederhana, ukuran kecil dan ringan.
3. Ketat dan dapat diandalkan.Ini memiliki dua permukaan penyegelan, dan berbagai plastik banyak digunakan untuk bahan permukaan penyegelan:
katup bola saat ini, yang memiliki kinerja penyegelan yang baik dan dapat mencapai penyegelan lengkap.Ini juga telah banyak digunakan di
sistem vakum.
4. Mudah dioperasikan, cepat untuk membuka dan menutup, hanya perlu memutar 90 ° dari terbuka penuh ke tertutup penuh, yang nyaman untuk
kontrol jarak jauh.
5. Perawatannya nyaman, katup bola memiliki struktur sederhana, cincin penyegel umumnya dapat dipindahkan, dan lebih
nyaman untuk membongkar dan mengganti.
Prosedur Uji Katup Bola Terpasang Trunnion
| HYDROSTATIC SEAL TEST API 6D 10.3 dan 10.4 |
| Urutan |
Tekanan Area |
Durasi (mnt) |
Keterangan |
| UJI SHELL |
|
SEBUAH |
1.5xPN |
6″-10″ |
5 |
1. Katup dalam keadaan terbuka sebagian.
2. Atur tekanan ke 150% PN.
3. Kurangi tekanan menjadi 50% PN.
4. Atur ulang tekanan ke 150% PN.
5. Tahan tekanan selama pengujian.
|
| B |
1.5xPN |
12″-18″ |
15 |
| C |
1.5xPN |
20″-60″ |
30 |
| UJI KURSI |
|
SEBUAH |
1.1xPN |
5 |
Dudukan segel hidrostatik di ujung A ke arah badan B |
| B |
atmosfer |
| C |
atmosfer |
| |
SEBUAH |
atmosfer |
5 |
Seat hydro seal di ujung C menuju bodi B |
| B |
atmosfer |
| C |
1.1xPN |
| |
SEBUAH |
1.1xPN |
5 |
Uji segel hidro kursi untuk A dan C |
| B |
atmosfer |
| C |
1.1xPN |
| API UJI SEGEL UDARA 6D 10.4 |
| UJI KURSI |
|
SEBUAH |
atmosfer |
5 |
Uji segel udara kursi di ujung A menuju bodi B |
| B |
atmosfer |
| C |
80PSLG (5.5bar) |
| |
SEBUAH |
80PSLG (5.5bar) |
5 |
Uji segel udara kursi di ujung C menuju bodi B |
| B |
80PSLG (5.5bar) |
| C |
atmosfer |
Katup Weite
Kami memiliki luas pabrik 15.400 m2 dan dilengkapi dengan pusat penelitian dan pengembangan teknologi.
Memproduksi dan menjual Berbagai macam ball valve (jenis floating, trunnion mounted, top entry, all welded, metal seal HPHT,
Tiga arah, Empat arah dll.). Kami akan memberikan bahan yang berbeda kepada pelanggan sesuai dengan kondisi kerja yang berbeda, seperti:
seperti baja karbon, baja suhu rendah, stainless steel, paduan, dll.
Peralatan Pabrik
Pengiriman
FAQ:
T: Mengapa Memilih Weite Valve?
A: 1. Kami adalah pabrik, kami dapat menyediakan produk hemat biaya.
2. Kami memiliki pengalaman penuh dalam industri katup, baik tim penjualan dan insinyur teknis kami dapat memberi Anda
solusi profesional.
