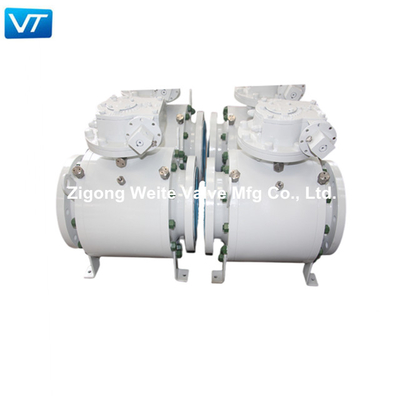

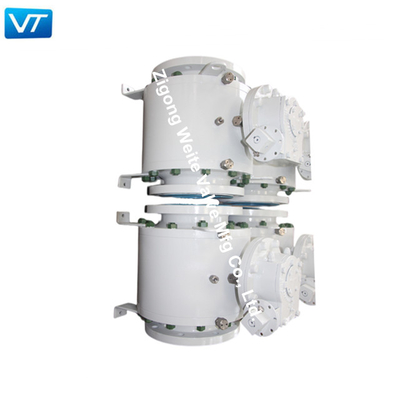

Electric Actuator Forged Steel Trunnion Mounted Ball Valve LF2
Deskripsi Produk
Katup bola Terpasang Trunnion adalah katup bola dengan poros tetap.Ini didukung oleh dua poros tetap yang terhubung ke bola.
Prosedur Uji Katup Bola Terpasang Trunnion
| HYDROSTATIC SEAL TEST API 6D 10.3 dan 10.4 |
| Urutan |
Tekanan Area |
Durasi (mnt) |
Keterangan |
| UJI SHELL |
|
SEBUAH |
1.5xPN |
6″-10″ |
5 |
1. Katup dalam keadaan terbuka sebagian.
2. Atur tekanan ke 150% PN.
3. Kurangi tekanan menjadi 50% PN.
4. Atur ulang tekanan ke 150% PN.
5. Tahan tekanan selama pengujian.
|
| B |
1.5xPN |
12″-18″ |
15 |
| C |
1.5xPN |
20″-60″ |
30 |
| UJI KURSI |
|
SEBUAH |
1.1xPN |
5 |
Dudukan segel hidrostatik di ujung A ke arah badan B |
| B |
atmosfer |
| C |
atmosfer |
| |
SEBUAH |
atmosfer |
5 |
Seat hydro seal di ujung C menuju bodi B |
| B |
atmosfer |
| C |
1.1xPN |
| |
SEBUAH |
1.1xPN |
5 |
Uji segel hidro kursi untuk A dan C |
| B |
atmosfer |
| C |
1.1xPN |
| API UJI SEGEL UDARA 6D 10.4 |
| UJI KURSI |
|
SEBUAH |
atmosfer |
5 |
Uji segel udara kursi di ujung A menuju bodi B |
| B |
atmosfer |
| C |
80PSLG (5.5bar) |
| |
SEBUAH |
80PSLG (5.5bar) |
5 |
Uji segel udara kursi di ujung C menuju bodi B |
| B |
80PSLG (5.5bar) |
| C |
atmosfer |
Katup Weite
Zigong Weite Valve didirikan pada tahun 2007, yang merupakan pabrik katup bola ilmiah dan teknologi yang mengintegrasikan R&D,
Manufaktur dan Penjualan.Perusahaan kami berlokasi di Zigong Aviation Industrial Park, Provinsi Sichuan, Cina.
Kami secara ketat menegakkan standar desain kontrol kualitas (API6D, AMSE B16.34, API608, BS5351, ISO17292, DIN dll)
untuk memproduksi berbagai katup bola mengambang, katup bola yang dipasang trunnion, katup bola masuk atas, semua katup bola yang dilas, logam ke logam
segel katup bola HTHP, katup bola tipe-V, katup bola multi-pass (3 atau 4 cara), katup bola satu bagian dan semua jenis katup gerbang,
globe valve, check valve, butterfly valve diterapkan di industri.Rentang produksi kami DN 1/2 "~ 40" (DN15-1000mm),
PN Kelas 150 ~ Kelas2500 (1.6MPa - 42MPa), Suhu kerja (-196°C~680°C).Bahan utama adalah baja karbon,
baja suhu rendah, baja tahan karat, baja paduan (20 # & hastelloy) dll. Juga kami dapat melakukan ODM sesuai dengan pelanggan
situasi kerja.
